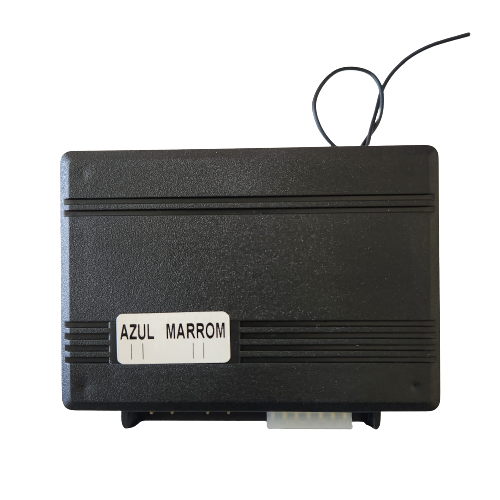

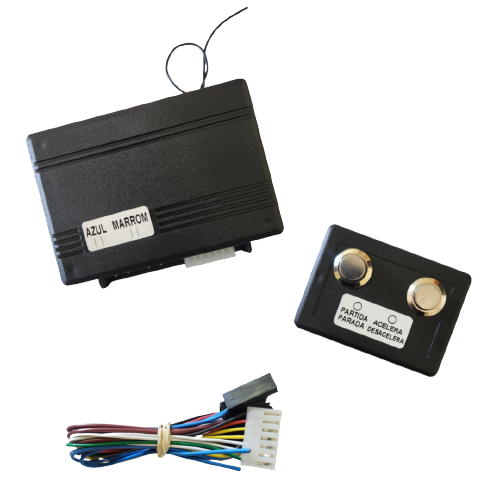

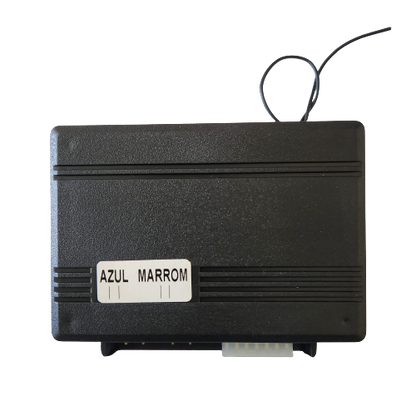

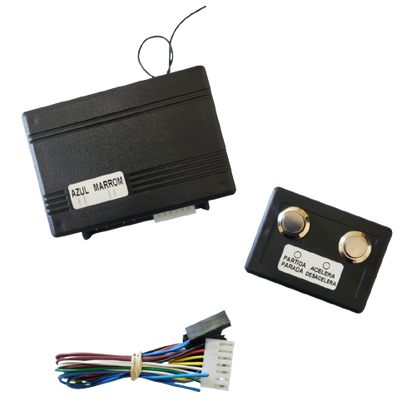

Kit Módulo Partida e Parada

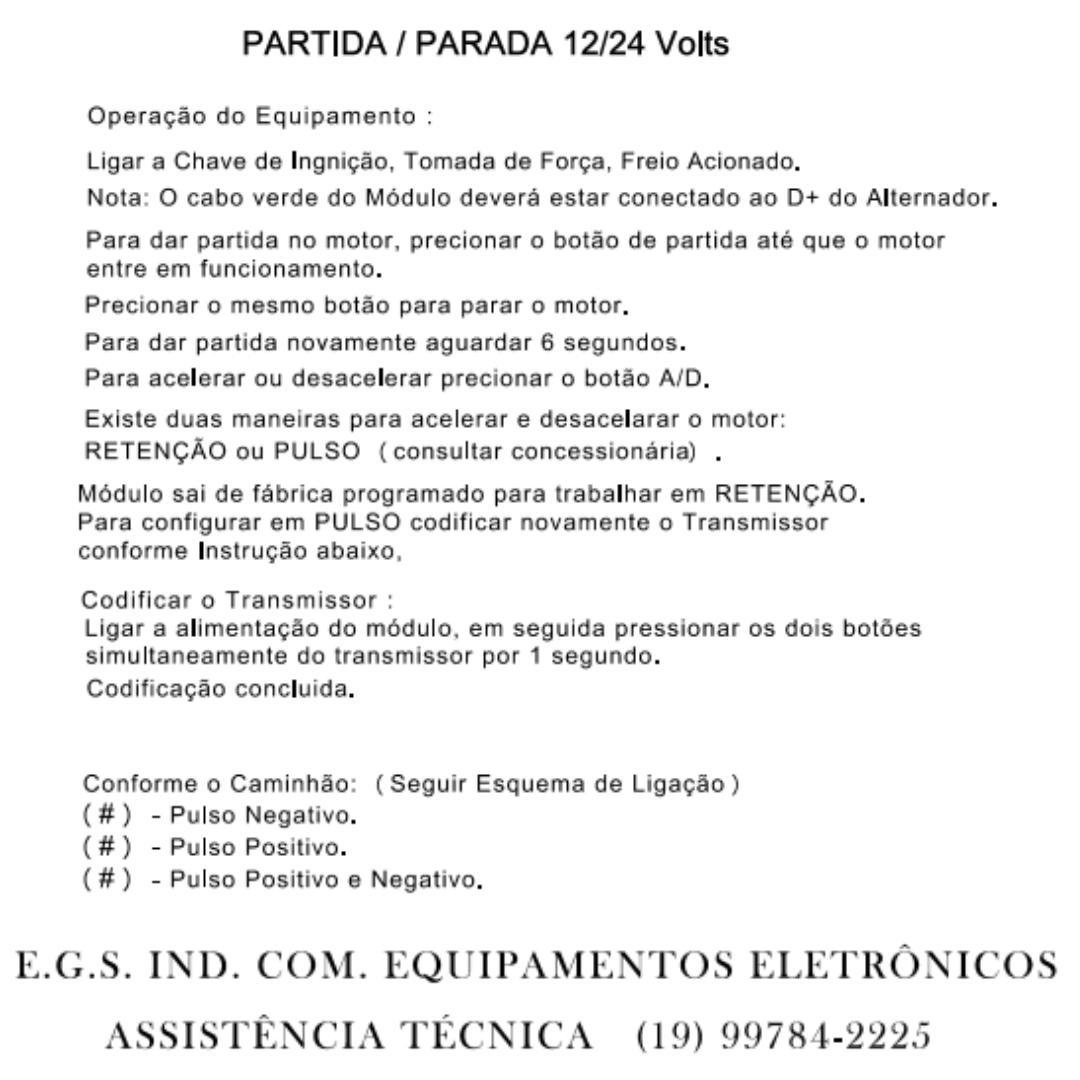

PARTIDA / PARADA 12/24 Volts

Operação do Equipamento :
Ligar a Chave de Ignição, Tomada de Força, Freio Acionado.

Nota: O cabo verde do Módulo deverá estar conectado ao D+ do Alternador.

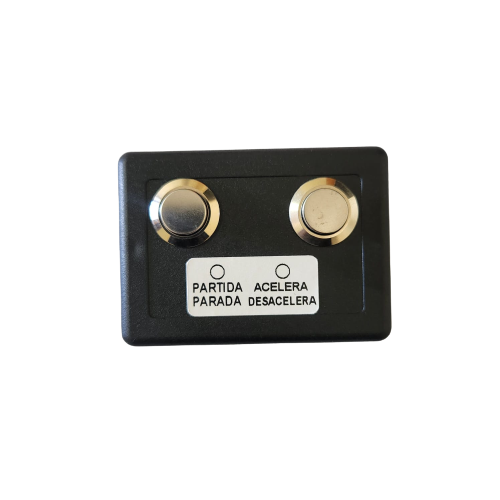

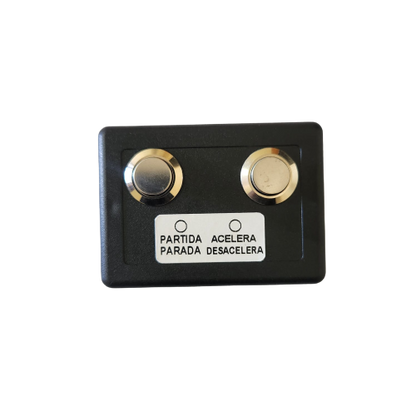

Para dar partida no motor, pressionar o botão de partida até que o motor entre em funcionamento.
Pressionar o mesmo botão para parar o motor;
Para dar partida novamente aguardar 6 segundos;
Para acelerar ou desacelerar pressionar o botão A/D.

Existe duas maneiras para acelerar e desacelerar o motor:
     - RETENÇÃO ou PULSO (consultar concessionária).

Módulo sai de fábrica programado para trabalhar em RETENÇÃO.
Para configurar em PULSO codificar novamente o Transmissor conforme Instrução abaixo.

Codificar o Transmissor :
Ligar a alimentação do módulo, em seguida pressionar os dois botões simultaneamente do transmissor por 1 segundo.
Codificação concluída.

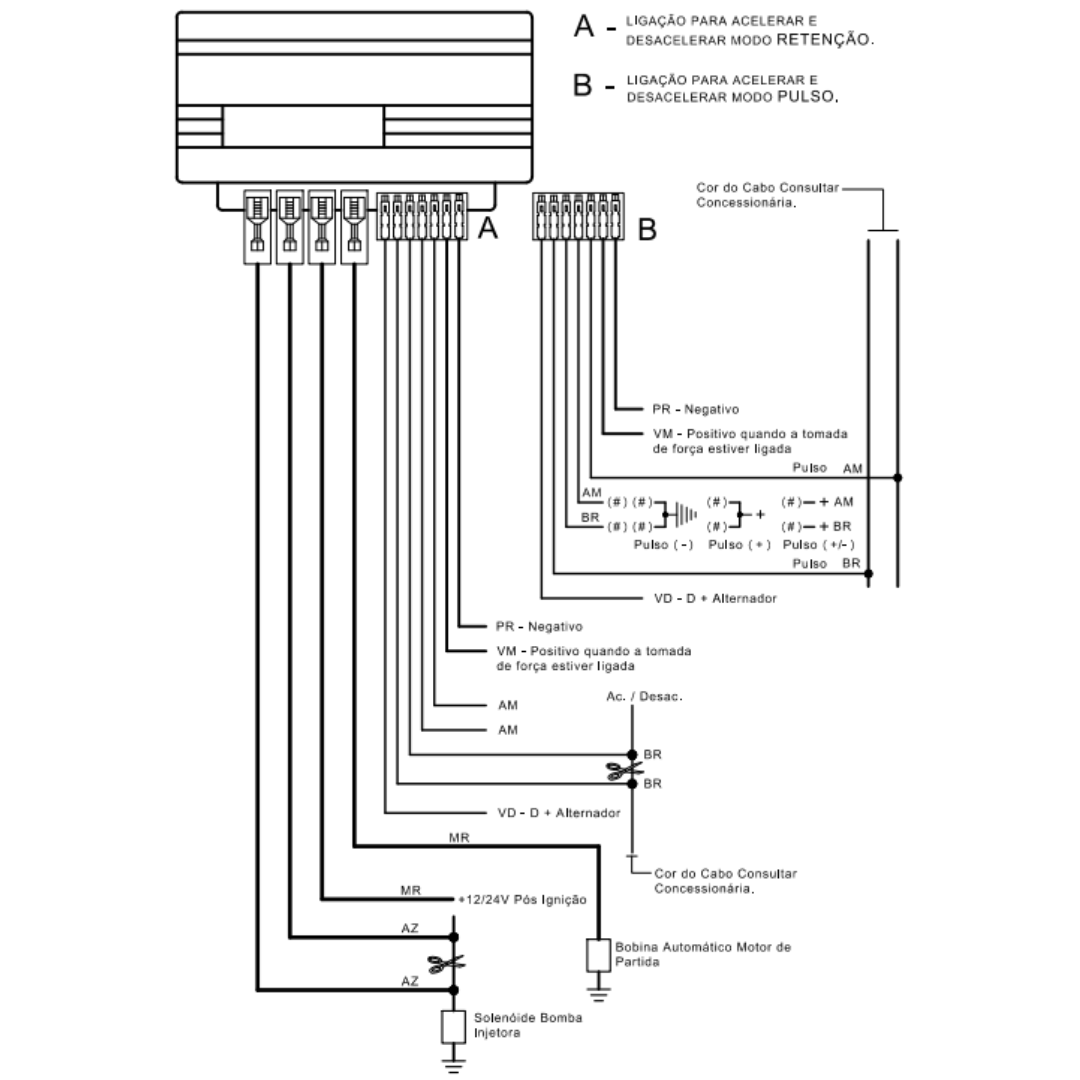

Conforme o Caminhão: (Seguir Esquema de Ligação)
(#) - Pulso Negativo.
(#) - Pulso Positivo.
(#) - Pulso Positivo e Negativo.
